設備Equipment

設備


 歯車加工  歯車　旋盤

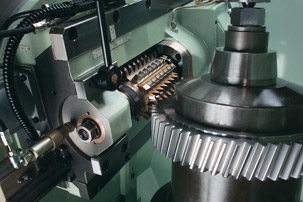

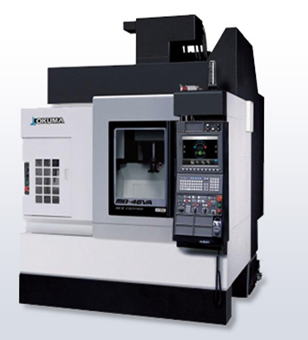

 CNCホブ盤　カシフジ　KL‐451　　　  立型マシニングセンタ　OKUMA　MB‐56VB

 ギヤ　加工
 CNC複合旋盤　OKUMA　LB4000EXⅡ
 機械名  製造所及び形式 機械仕様
  • ホブ盤
（株）日本機械製作
　　　ND－4型		 加工歯車の最大径1800ミリ
加工歯車の最大ピッチMP20
平成11年にテーブル及び
ホブヘッドをオーバーホール
  • ホブ盤
（株）日本機械製作
　　　ND－3型		 加工歯車の最大径1200ミリ
加工歯車の最大ピッチMP12
平成11年に完全オーバーホール
  • ホブ盤
（株）日本機械製作
　　　ND－2型		 加工歯車の最大径560ミリ
加工歯車の最大ピッチMP７
平成13年に完全オーバーホール
  • ホブ盤
（株）日本機械製作
　　　ND－1型		 加工歯車の最大径300ミリ
加工歯車の最大ピッチMP４
平成1３年に完全オーバーホール
  • ホブ盤
（株）カシフジ
　　　KR－1000		 加工歯車の最大径1000ミリ
加工歯車の最大ピッチMP10
クラウニング装置付き
平成14年にホブヘッドオーバーホール
  • NCホブ盤
（株）カシフジ
　　　KL－450		 加工歯車の最大径450ミリ
加工歯車の最大ピッチMP5
テーパー加工・クラウニング加工

  • NCホブ盤
（株）カシフジ
　　　KL－451		  加工歯車の最大径450ミリ
加工歯車の最大ピッチMP8
テーパー加工・クラウニング加工
  • ホブ盤
（株）カシフジ
　　　KR－600		 加工歯車の最大径600ミリ
加工歯車の最大ピッチMP5
  • 横型ホブ盤
（株）日本機械製作所
　　　NTM－20B		 加工最大長さ2000ミリ
加工最大径400ミリ
加工最大ピッチMP10
シングルカッター切削可能
ウォーム加工可能
  • 傘歯車盤
（株）唐津鉄工所
　　　BGC－17		 加工歯車の最大径430ミリ
加工歯車の最大ピッチMP8
  • 傘歯車荒切盤
（株）日本機械製作所
　　　B－300		 加工歯車の最大径450ミリ
加工歯車の最大ピッチMP9
  • ネジ切盤
（株）高橋鉄工所
　　　T－1000		 加工歯車の最大長さ1000ミリ
加工歯車の最大ピッチMP14
  • ネジ切盤
（株）網島機械製作所
　　　TM－45		 加工歯車の最大長さ500ミリ
加工歯車の最大ピッチMP5
  • フェロー盤
（株）ユタカ精密
　　　GPB－35		 加工歯車の最大径150ミリ
加工歯車の最大ピッチMP4
  • フライス盤
 大阪機工（株）
　MHA－2V		  縦型汎用フライス
  • フライス盤
（株）遠州
　N－2		 横型汎用フライス
デジタルスケール装備
ラック・端面クラッチ加工
  • スロッター盤
（株）ヤマゲ製 加工製品の最大ストローク180ミリ
加工製品の最大径600ミリ
  • 平面研削盤
 黒田精工（株）
　GS－DH		  加工製品の最大長さ450ミリ
  • 歯車検査盤
 大阪精密
　GC－3H		 加工歯車の最大検査径100ミリ
加工歯車の最大検査ピッチ5
  • ボール盤
（株）吉田
　Y03－94CTN		  テーブル寸法500×1000ミリ
  • ホブ研削盤
（株）日本機械製作所
　NHG－280 		 研削ホブ最大ピッチMP20
